على الرغم من العيش في عالم مليء بالأدوات الإلكترونية ، لا يزال الإلكترونيات يحتفظ بحجاب الغموض. تبدو آليات عمل المشاريع الإلكترونية مجردة للغاية ، حيث لا يمكن رؤية أي شيء يعمل بعيداً لجعل الأدوات تعمل. بدون تحريك التروس ، والأعمدة وما شابهها ، لا يحدث شيء بصريًا على لوحة الدوائر المطبوعة. لا يمكنك رؤية التدفق الحالي ، فقط النتائج منه. على هذا النحو ، فإن اعتبار صناعة الإلكترونيات كهواية يبدو كأنه عمل شاق بالنسبة للعديد من صانعي مشاريع الالكترونيات. بناء شيء ما دون الفهم الكامل للنظرية الكامنة وراءه يبدو غير وارد.
ولكن في الواقع ، من الممكن بناء مشاريع دون فهم كبير للنظرية التي تقف وراءها. في حين أن المعرفة بنظرية الإلكترونيات ستثبت أنها أكثر من مفيدة ، فهي ليست جزءًا أساسيًا من بناء مشاريع بسيطة ولكنها مفيدة. من الطرق الجيدة للبدء هي التعرف أولاً على المكونات المستخدمة في لوحة الدوائر ووظائفها.
لوحة الدوائر المطبوعة - مدينة لا تنام أبدًا
ألا يذكرك هذا العرض الجوي لنيويورك بلوحات الدوائر المطبوعة؟ على غرار طريقة عمل المدن ، تعمل المكونات الموجودة على PCB معًا لتشكيل نظام كامل لتشغيل أجهزتنا. بمجرد التفكير في هذه الخطوط ، فإن فكرة وجود الكثير من المكونات المختلفة على ثنائي الفينيل متعدد الكلور لن تبدو فكرة غريبة للغاية. لمساعدتك في البدء ، سنقدم 15 مكونًا إلكترونيًا شائعًا مركبًا على لوحات الدوائر المطبوعة!
1. المقاومات
المقاومات المحورية ورموز ألوان المقاوم الملونة تعتبر المقاومات أحد المكونات الأكثر شيوعًا في مركبات ثنائي الفينيل متعدد الكلور وربما تكون الأسهل في الفهم. وتتمثل مهمتها في مقاومة تدفق التيار عن طريق تبديد الطاقة الكهربائية كحرارة. إنها تأتي في العديد من الأنواع المختلفة المصنوعة من مجموعة من المواد المختلفة ولكن المقاوم الكلاسيكي الأكثر شهرة لدى الهاوي هو مقاومات النمط "المحوري" مع الخيوط على الأطراف الطويلة والجسم منقوش بحلقات ملونة. هذه الحلقات هي رمز يشير إلى قيمة مقاومتها. إذا كنت غير متأكد من كيفية القيام بذلك ، تحقق من مقالتنا حول فك رموز رموز الألوان المقاوم !
2. المكثفات
المكثفات كهربائيا شعاعي التي شنت على ثنائي الفينيل متعدد الكلور تعتبر المكثفات هي المكون الأكثر شيوعًا الذي ستجده على ثنائي الفينيل متعدد الكلور ، وعادة ما يفوق عددها فقط المقاومات. تتمثل وظيفة المكثفات في تعليق الشحنة الكهربائية مؤقتًا ، ثم تحريرها كلما دعت الحاجة إلى مزيد من الطاقة في أي مكان آخر في الدائرة. عادةً ما تقوم بذلك عن طريق جمع الشحنات المعاكسة على طبقتين موصلتين مفصولتين بمادة عازلة أو عازلة. غالبًا ما يتم تصنيف المكثفات وفقًا للموصل أو المواد العازلة ، والتي تؤدي إلى العديد من الأنواع ذات الخصائص المختلفة من المكثفات عالية السعة كهربائياً ، المكثفات البوليمرية المتنوعة إلى المكثفات القرصية الخزفية الأكثر ثباتًا. لدى بعضها مظاهر مماثلة للمقاومات المحورية ، ولكن المكثف الكلاسيكي هو نمط شعاعي مع ظهور جهازي بارز من نفس النهاية.
3. المحاثات
أنواع مختلفة من المحاثات (المصدر: eeweb)
المحاثات هي الأخيرة في عائلة المكونات السلبية الخطية ، إلى جانب المقاومات والمكثفات. مثل المكثفات ، فإنها تخزن الطاقة أيضًا ولكن بدلاً من تخزين الطاقة الإلكتروستاتيكية ، تقوم المحاثات بتخزين الطاقة في شكل حقل مغناطيسي يولد عندما يتدفق التيار عبرها. أبسط محث هو لفائف من الأسلاك. كلما زاد عدد اللفات ، زاد المجال المغناطيسي وبالتالي الحث. قد تجدها ملفوفة حول قلب مغناطيسي يأتي في مجموعة متنوعة من الأشكال. هذا يعمل على تضخيم المجال المغناطيسي بشكل كبير وبالتالي ، الطاقة المخزنة. غالبًا ما تستخدم المحاثات لتصفية أو حظر بعض الإشارات ، على سبيل المثال ، منع التداخل في أجهزة الراديو أو استخدامها مع المكثفات لمعالجة إشارات التيار المتردد في إمدادات الطاقة في وضع التبديل.
4. مقاييس الجهد
فرق الجهد هي شكل من أشكال المقاوم المتغير. وهي متوفرة عادة في أنواع الدوارة والخطية. من خلال تدوير مقبض مقياس الجهد الدوار ، تتنوع المقاومة حيث يتحرك التلامس المنزلق على المقاوم شبه الدائري. مثال تقليدي لمقاييس الجهد الدوارة هو وحدة التحكم في مستوى الصوت في أجهزة الراديو حيث يتحكم مقياس الجهد الدوار في مقدار التيار إلى مكبر الصوت. مقياس الجهد الخطي هو نفسه ، فيما عدا أن المقاومة متنوعة عن طريق تحريك شريط التمرير على المقاوم خطيًا. إنها رائعة عندما يلزم الضبط الدقيق في الحقل.
5. المحولات
أنواع مختلفة من المحولات وظيفة المحولات هي نقل الطاقة الكهربائية من دائرة إلى أخرى ، مع زيادة أو نقصان في الجهد. يمكنك القول أن الجهد يتم "تحويله". على غرار المحاثات ، فهي تتكون من نواة من الحديد اللين مع ملفين على الأقل من الأسلاك الملتفة حولها - الملف الرئيسي ، لأول دائرة أو مصدر ، والملف الثانوي للدائرة حيث يتم نقل الطاقة إليها. ربما تكون قد رأيت محولات صناعية كبيرة على أعمدة التلغراف ؛ هذه تنحى الجهد من خطوط نقل النفقات العامة ، وعادة عدة مئات من آلاف فولت ، إلى بضع مئات من فولت المطلوبة عادة للاستخدام المنزلي.
6. الثنائيات
يشير الرصاص الأطول إلى الأنود على جهاز LED من خلال الفتحة يشبه إلى حد كبير الشارع أحادي الاتجاه ، فإن الصمام الثنائي هو جهاز يسمح للتيار بالتدفق في اتجاه واحد فقط ، من الأنود (+) إلى الكاثود (-). يقوم بذلك عن طريق وجود مقاومة صفر في اتجاه واحد ومقاومة عالية عبر الاتجاه الآخر. يمكن استخدام هذه الميزة لمنع التيار من التدفق في الاتجاه الخاطئ ، مما قد يتسبب في حدوث أضرار. الديود الأكثر شعبية مع الهواة هو الصمام الثنائي الباعث للضوء أو LED. كما يوحي الجزء الأول من الاسم ، فهي تستخدم لإصدار الضوء ، ولكن أي شخص حاول اللحام يعلم ، إنه ديود ، لذلك من المهم تصحيح الاتجاه ، وإلا فلن يضيء مصباح LED .
7. الترانزستورات

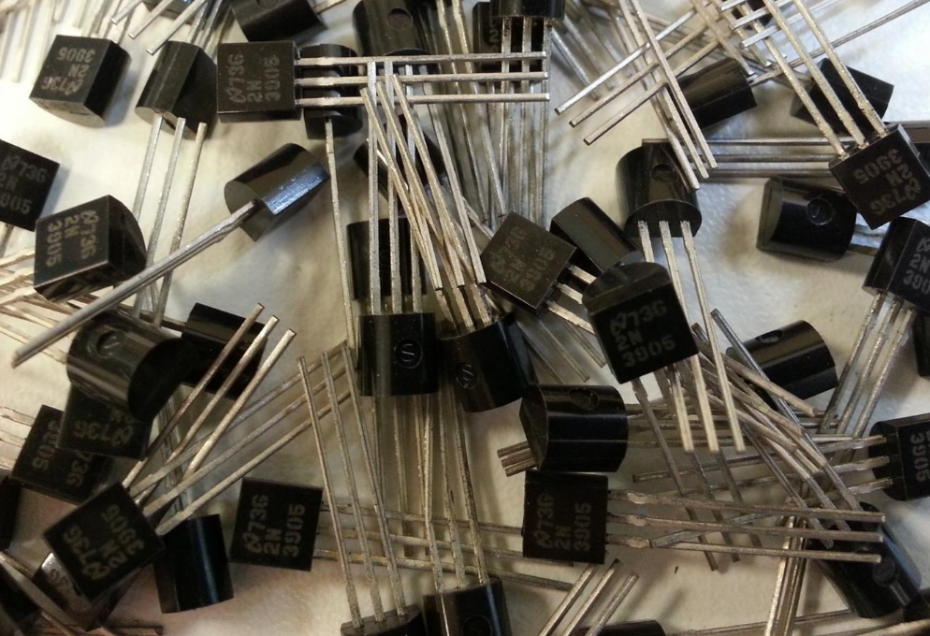

ترانزستورات مفصلية ثنائية القطب مغلفة بشكل فردي (BJT) تعتبر الترانزستورات اللبنات الأساسية للإلكترونيات الحديثة. يمكن العثور على عدة مليارات في شريحة IC واحدة. لكن الترانزستورات هي ببساطة مكبرات صوت ومفاتيح إلكترونية. أنها تأتي في عدة أنواع ، مع الترانزستور ثنائي القطب هو النوع الأكثر شيوعا. يمكن تصنيفها في نسخ NPN و PNP. تحتوي الترانزستورات ثنائية القطب على 3 دبابيس - القاعدة والمُجمع والباعث. بالنسبة لنوع NPN ، عندما يتدفق تيار (عادةً ما يكون تيارًا صغيرًا) من القاعدة إلى باعث ، عندئذٍ يعمل على دارة أخرى تؤدي إلى تدفق التيار (عادةً أكبر من ذلك بكثير) من المجمع إلى المرسِل. في الترانزستور PNP ، يتم عكس الاتجاهات. يستخدم نوع آخر من الترانزستور ، يسمى ترانزستورات تأثير الحقل ، أو FETs ، مجالًا كهربائيًا لتنشيط الدائرة الأخرى.
8. مقوم متحكم بالسيليكون (SCR)
المعروف أيضًا باسم الثايرستور ، تشبه مقومات السيليكون المضبوطة (SCR) الترانزستورات والثنائيات - في الواقع ، هما أساسيان ترانزيستوران يعملان معًا. لديهم أيضًا ثلاثة خيوط ولكنها تتكون من أربع طبقات من السيليكون بدلاً من ثلاثة وتعمل فقط كمفاتيح ، وليس كمكبرات صوت. هناك فرق مهم آخر هو أنه لا يلزم سوى نبضة واحدة لتنشيط المفتاح ، في حين يجب تطبيق التيار بشكل مستمر في حالة الترانزستور الفردي. هم أكثر ملاءمة لتحويل كميات أكبر من الطاقة.
9. الدوائر المتكاملة
الدوائر المتكاملة ، أو الدوائر المتكاملة هي بالضبط ، فهي دوائر ومكونات تم تقليصها على رقائق المواد شبه الموصلة. إن العدد الهائل من المكونات التي يمكن وضعها في شريحة واحدة هو ما أدى إلى ظهور أول حاسبات وأجهزة كمبيوتر قوية الآن من الهواتف الذكية إلى أجهزة الكمبيوتر العملاقة. هم عادة أدمغة دائرة أوسع. عادة ما تكون الدائرة مغلفة في علبة بلاستيكية سوداء يمكن أن تأتي بجميع الأشكال والأحجام ولديها جهات اتصال واضحة ، سواء كانت خيوط تمدد من الجسم ، أو منصات تلامس مباشرة أسفل رقائق BGA مباشرة على سبيل المثال.
10. كريستال المذبذبات
توفر مؤشرات التذبذب الكريستالية الساعة في العديد من الدوائر التي تتطلب عناصر توقيت دقيقة ومستقرة. ينتجون إشارة إلكترونية دورية عن طريق التسبب في تأثر مادة كهرضغطية فعليًا ، البلورة ، وبالتالي الاسم. تم تصميم كل مذبذب بلوري ليهتز بتردد معين ويكون أكثر استقرارًا واقتصاديًا وله عامل شكل صغير مقارنة بطرق التوقيت الأخرى. لهذا السبب ، يتم استخدامها بشكل شائع كمؤقتات دقيقة لأجهزة التحكم الدقيقة أو أكثر شيوعًا ، في ساعات الكوارتز.
11. مفاتيح وترحيل
يعد هذا المفتاح مكونًا أساسيًا يمكن تجاهله بسهولة ، وهو عبارة عن زر تشغيل للتحكم في التدفق الحالي في الدائرة ، من خلال التبديل بين دائرة مفتوحة أو مغلقة. تختلف اختلافًا كبيرًا في المظهر المادي ، بدءًا من شريط التمرير والدوار والضغط على الزر والرافعة والتبديل ومفاتيح المفاتيح والقائمة تطول. وبالمثل ، فإن التتابع هو مفتاح كهرمغنطيسي يتم تشغيله عبر ملف لولبي ، والذي يصبح بمثابة نوع من المغناطيس المؤقت عندما يتدفق التيار عبره. تعمل كمفاتيح ويمكنها أيضًا تضخيم التيارات الصغيرة إلى التيارات الكبيرة.
12. مجسات
درجة الحرارة والمسافة بالموجات فوق الصوتية ووحدات استشعار الضوء من نظام Seeed Grove المستشعرات هي أجهزة وظيفتها اكتشاف التغيرات في الظروف البيئية وتوليد إشارة كهربائية تقابل هذا التغيير ، والتي يتم إرسالها إلى المكونات الإلكترونية الأخرى في الدائرة. تقوم المستشعرات بتحويل الطاقة من ظاهرة فيزيائية إلى طاقة كهربائية ، وبالتالي فهي تعمل في الواقع ، محولات الطاقة (تحويل الطاقة في شكل واحد إلى آخر). يمكن أن يكون أي شيء من نوع المقاوم في كاشف درجة حرارة المقاومة (RTD) ، إلى المصابيح التي تكتشف الإشارات البعيدة ، كما في جهاز التحكم عن بعد للتلفزيون. توجد مجموعة واسعة من المستشعرات للمحفزات البيئية المختلفة مثل الرطوبة والضوء وجودة الهواء واللمس والصوت والرطوبة وأجهزة استشعار الحركة.
