بالنسبة للعديد من الشركات الناشئة في مجال الأجهزة وفرق البحث والتطوير، يبدو الاستعانة بمصادر خارجية لتجميع ثنائي الفينيل متعدد الكلور أمرًا مريحًا في البداية.
ولكن بمجرد أن يدخل المشروع في تصحيح الأخطاء المستمر والتكرار على دفعات صغيرة-، فإن الاستعانة بمصادر خارجية سرعان ما تصبح واحدة من أكبر الاختناقات في تطوير المنتج.
قد يعني التغيير البسيط في قيمة المقاوم ما يلي:
- في انتظار الاستنسل الجديد
- إرسال ملفات Gerber وBOM المحدثة
- دفع رسوم الإعداد أخرى
- في انتظار عدة أيام أخرى للتجميع
بالنسبة للفرق التي تقوم بالتحقق السريع من النموذج الأولي أو NPI (مقدمة منتج جديد)، فإن المشكلة الحقيقية غالبًا لا تكمن في تكلفة التجميع نفسها.
إنه وقت الانتظار.

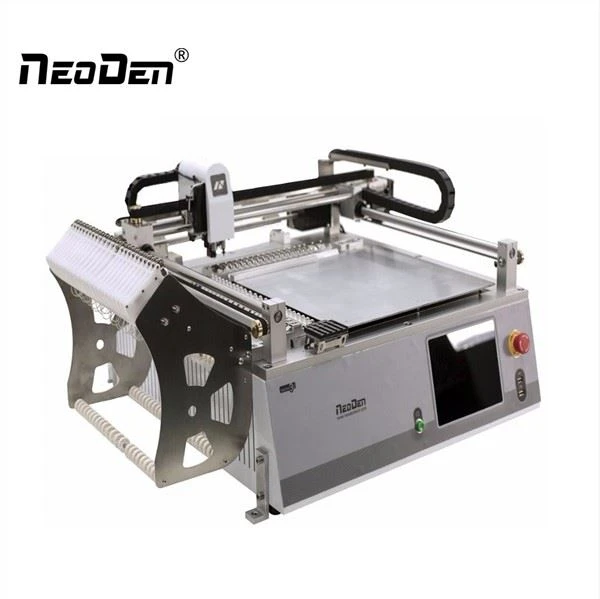

هذا هو بالضبط المكان الذي تصبح فيه آلة الالتقاط والوضع SMT المكتبية مثل NeoDen YY1 ذات قيمة.
بدلاً من انتظار المصانع الخارجية لانتظار طلبك، يمكن للمهندسين إنهاء ما يلي:
- طباعة الاستنسل
- وضع المكون
- لحام إنحسر
داخل المكتب أو المختبر في نفس فترة ما بعد الظهر.
لماذامجموعة صغيرة من -تجميع ثنائي الفينيل متعدد الكلورتصبح باهظة الثمن بهذه السرعة؟
تم تحسين معظم مصانع تجميع ثنائي الفينيل متعدد الكلور لإنتاج الحجم.
يعتمد نموذج الربح الخاص بهم على:
- جداول الإنتاج مستقرة
- تصاميم ثنائي الفينيل متعدد الكلور المتكررة
- تشغيل الإنتاج الطويل
لكن خلال مراحل النموذج الأولي، يواجه المهندسون عادةً ما يلي:
- تعديلات قائمة مكونات الصنف الثابتة
- مراجعات تخطيط ثنائي الفينيل متعدد الكلور
- تصحيح أخطاء البرامج الثابتة
- يتغير موضع الموصل
- استبدال المكونات بسبب النقص
وهذا يعني أن كل مراجعة صغيرة قد تؤدي إلى:
- رسوم الإعداد الهندسي
- تكاليف إعادة صنع الاستنسل
- متطلبات الحد الأدنى لكمية الطلب
- تكاليف الشحن المتكررة
في كثير من الحالات، التكلفة الفعلية لتجميع ثنائي الفينيل متعدد الكلور ليست عالية.
الجزء المكلف هو إعادة تشغيل عملية التصنيع بشكل متكرر.
ما الذي يتغير فعليًا في YY1 في العمل اليومي لـ SMT؟
أكبر ميزة للنيودن YY1ليس مجرد "توفير المال".
إنه يختصر دورة تكرار الأجهزة.
بدلاً من الانتظار لعدة أيام للتجميع الخارجي، يمكن للمهندسين التحقق مباشرة من:
- صحة بصمة المكون
- قابلية اللحام
- محاذاة الموصل
- تغييرات التصميم الحراري
- تعديلات دائرة الطاقة
في نفس اليوم.
بالنسبة لفرق الأجهزة التي تعمل على النماذج الأولية، غالبًا ما يكون هذا مهمًا أكثر من مجرد سرعة الوضع.
YY1 أكثر ملاءمة لـ NPI من الإنتاج الضخم
وهذا شيء يتجنب العديد من البائعين قوله بوضوح.
لم يتم تصميم YY1 ليحل محل-خط إنتاج SMT عالي السرعة.
إنه أكثر ملاءمة لـ:
- تجميع النموذج الأولي
- التحقق الهندسي
- إنتاج عالي الحجم-مزيج منخفض-
- مختبرات البحث والتطوير
- أقسام الهندسة الداخلية
إذا كان منتجك قد دخل بالفعل في مرحلة الإنتاج الضخم المستقر مع آلاف اللوحات شهريًا، فإن خطوط SMT المضمنة الكبيرة مزودة بما يلي:
- طابعات الاستنسل التلقائية
- أنظمة الهيئة العربية للتصنيع
- أجهزة تركيب متعددة-عالية السرعة-
سيظل أكثر كفاءة.
YY1 يحل مشكلة مختلفة:
التكرار الهندسي السريع
وليس التصنيع-عالي الإنتاجية.
مشاكل SMT الحقيقية YY1 تساعد على حلها
1. تجنب "التنسيب الفارغ" أثناء الإنتاج
إحدى المشكلات الشائعة في أجهزة الاختيار والمكان المكتبية منخفضة التكلفة-هي "الموضع الفارغ".
تفشل الفوهة في اختيار أحد المكونات، لكن الآلة تستمر في العمل وكأن شيئًا لم يحدث.
يبدو أن ثنائي الفينيل متعدد الكلور قد انتهى.
ولكن بعد إعادة التدفق، تكون مكونات متعددة مفقودة.
يدمج YY1 وحدة الكشف عن الفراغ داخل رأس الوضع.
لو:
- جيب التغذية فارغ
- لم يتم تقشير الشريط بشكل صحيح
- يسقط المكون أثناء الحركة
- الفوهة تسرب الهواء
يمكن للنظام اكتشاف ضغط الفراغ غير الطبيعي وإيقاف الوضع أو إعادة محاولة وضعه.
يصبح هذا مهمًا بشكل خاص للحزم الصغيرة مثل:
- 0402
- QFN
- DFN
حيث يصعب ملاحظة المكونات المفقودة بالعين المجردة أثناء التشغيل.
لماذا تفشل مكونات 0201 غالبًا أثناء الالتقاط
يفترض العديد من المبتدئين أن دقة تحديد الموضع تعتمد بشكل أساسي على معايرة الكاميرا.
في الواقع، إعداد وحدة التغذية لا يقل أهمية.
يوصي دليل YY1 على وجه التحديد بتعيين موضع الالتقاط في أقرب مكان ممكن من نقطة تعرض المكونات للحزم الصغيرة مثل 0201 و0402.
في إنتاج SMT الحقيقي، إذا أصبحت منطقة الشريط المكشوفة طويلة جدًا:
- يمكن أن تتحول المكونات
- يمكن للكهرباء الساكنة تحريك الجزء
- زاوية الالتقاط تصبح غير مستقرة
عادةً ما يقوم المشغلون ذوو الخبرة بتحريك نقطة الالتقاط للأمام قليلاً لتحسين اتساق الالتقاط للمكونات الصغيرة جدًا.
هذه إحدى تفاصيل الإعداد الصغيرة التي تؤثر بشكل كبير على استقرار الوضع المستمر.
لماذا-يؤدي استيراد ملف CSV للمرة الأولى في كثير من الأحيان إلى إزاحة الموضع
يدعم YY1 الاستيراد المباشر لإحداثيات CSV من برنامج EDA.
ولكن هذا هو المكان الذي يواجه فيه العديد من المبتدئين مشاكل تحديد المستوى الأول.
من السهل التغاضي عن العديد من التفاصيل:
- يجب ضبط أصل الطبقة السفلية بشكل صحيح
- لا يمكن أن تحتوي الإحداثيات على قيم سالبة
- لا ينبغي تعديل بنية YY1 CSV يدويًا
وإلا فقد يستمر الجهاز في تحميل الملف بنجاح، ولكن قد تتغير مواضع الموضع الفعلية بشكل عام.
بالنسبة للتحقق من اللوحة- لأول مرة، عادةً ما يكون من الآمن إجراء ما يلي:
- ضع فقط بعض المكونات أولاً
- التحقق من القطبية والمحاذاة
- ثم تابع التنسيب التلقائي الكامل
بدلاً من تشغيل ثنائي الفينيل متعدد الكلور بالكامل على الفور.
وهذا أيضًا هو سير العمل الموصى به في الدليل.
يعد الإعداد الإيماني أكثر أهمية مما يدركه العديد من المبتدئين
يفترض العديد من المستخدمين:
"إذا تعرفت الكاميرا على الاعتمادي، فسيكون الموضع دقيقًا تلقائيًا."
في الواقع، يعد الاختيار الائتماني السيئ أحد الأسباب الأكثر شيوعًا لتعويض ثنائي الفينيل متعدد الكلور بشكل عام.
يحذر دليل YY1 على وجه التحديد من أن الإعدادات الائتمانية غير الصحيحة يمكن أن تسبب انحرافًا في الموضع في نفس الاتجاه عبر PCB بأكمله.
في الممارسة العملية، تحدث المشاكل عادةً عندما:
- توجد منصات دائرية مماثلة بالقرب من الإيمان
- انعكاسات ثنائي الفينيل متعدد الكلور تتداخل مع التعرف
- يتم استخدام اعتمادات التباين المنخفضة-
لتحسين استقرار التعرف:
- استخدم-رموزًا دائرية عالية التباين
- تجنب الأشكال النحاسية الدائرية القريبة
- الحفاظ على المنطقة الإيمانية نظيفة بصريا
غالبًا ما تعمل قرارات التخطيط الصغيرة هذه على تحسين اتساق الموضع بشكل أكبر مما يتوقعه الأشخاص.
YY1 أسهل في التعلم من الآلات الصناعية التقليدية
غالبًا ما تتطلب آلات SMT التقليدية برمجة تحكم صناعي معقدة.
يعمل YY1 على تبسيط الكثير من هذه العملية من خلال الواجهة الرسومية المضمنة وسير العمل المستند إلى بطاقة SD--.
للمهندسين المطلعين بالفعل على:
- تصدير تنسيق ثنائي الفينيل متعدد الكلور
- دوران المكون
- المفاهيم الإيمانية
يمكن عادةً تعلم وظائف التوظيف الأساسية بسرعة نسبية.
ومع ذلك، لا تزال الخبرة الحقيقية في SMT مهمة عند التعامل مع:
- ضبط المغذية
- اختيار فوهة
- ارتفاع الالتقاط
- اتساق تقشير الشريط
- مكونات الملعب-الدقيقة
يمكن للآلة تبسيط العملية.
لكن إنتاج SMT المستقر لا يزال يعتمد بشكل كبير على إعداد العملية.
يؤثر اختيار الفوهة بشكل مباشر على استقرار الوضع
العديد من مشكلات التنسيب هي في الواقع مشكلات في اختيار الفوهة.
يوفر دليل YY1 نطاقات الفوهة الموصى بها لأحجام العبوات المختلفة.
على سبيل المثال:
- CN030 → 0201
- CN040 → الأمثل لـ 0402
- CN100 → 0805 / 1206
- CN220 → حزم SOP
- CN400 / CN750 → دوائر متكاملة أكبر
غالبًا ما يؤدي استخدام الفوهات كبيرة الحجم إلى:
- فراغ غير مستقر
- دوران المكون
- توسيط غير دقيق
بينما قد تفشل الفوهات الأصغر حجمًا في الحفاظ على الشفط الموثوق به.
يصبح هذا ملحوظًا بشكل خاص مع:
- حزم SOT
- المصابيح
- مكونات سلبية خفيفة الوزن
الصيانة اليومية مهمة أكثر مما يتوقعه الكثير من الناس
لا تنتج معظم مشكلات دقة تحديد الموضع عن فشل معايرة الكاميرا.
عادة ما تأتي من مشكلات الصيانة الأساسية.
على سبيل المثال:
- بقايا معجون اللحام على الفوهات
- أجزاء التخميد المغذية البالية
- تقشير الشريط غير المستقر
- أحزمة فضفاضة
- المكونات المؤكسدة
يوصي دليل YY1 على وجه التحديد بالحفاظ على نظافة الفوهات لأن بقايا معجون اللحام تؤثر بشكل مباشر على جودة الوضع.
في بيئات الإنتاج الحقيقية، يقوم العديد من المشغلين بفحص حالة الفوهة قبل كل عملية إنتاج، خاصة عند التعامل مع المكونات السلبية الصغيرة.
متى يجب عليك الاستعانة بمصادر خارجية لتجميع ثنائي الفينيل متعدد الكلور؟
حتى لو كنت تمتلك YY1، فإن الاستعانة بمصادر خارجية لا تزال منطقية في العديد من المواقف.
على سبيل المثال:
- المنتجات الناضجة بالفعل في حجم الإنتاج
- سرعة عالية- في التصنيع المستمر
- جيد جدًا-تجميع BGA
- بيئات الإنتاج المعتمدة على AOI-
- عدة-آلاف-طلب شهري
يكون YY1 أقوى خلال:
- تطوير النموذج الأولي
- التحقق الهندسي
- التكرار السريع للأجهزة
- تخصيص مستوى الصوت المنخفض-.
ليست سرعة تصنيع-عالية-فائقة.
الأفكار النهائية
بالنسبة للعديد من فرق الأجهزة، فإن أكبر ميزة-لإعداد SMT داخليًا لا تتمثل في تقليل تكلفة التجميع فحسب.
إنه يقلل من وقت الانتظار الهندسي.
أن تكون قادرًا على:
- تعديل ثنائي الفينيل متعدد الكلور في الصباح
- ضع المكونات في فترة ما بعد الظهر
- اختبار البرامج الثابتة في نفس المساء
يغير بشكل كبير وتيرة تطوير الأجهزة.
وبالنسبة للعديد من الفرق الهندسية الصغيرة، فإن ميزة السرعة هذه مهمة أكثر بكثير من مجرد إنتاجية SMT.
