كيفية تحسين ملف إعادة التدفق؟

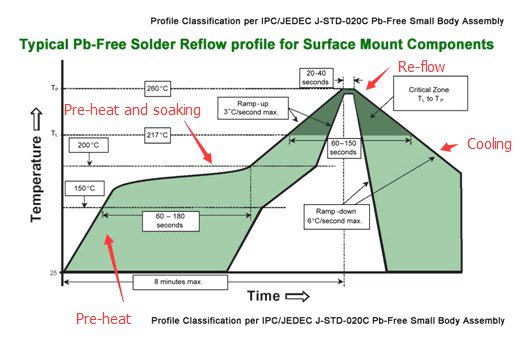

وفقا لتوصية من قبل رابطة IPC، يظهر ملف تعريف إعادة تدفق اللحام الخالي من Pb أدناه. المنطقة الخضراء هي النطاق المقبول لعملية إعادة التدفق بأكملها.
القدرة الحرارية الكلور يختلف وفقا لنوع المواد، سمك، وزن النحاس وحتى شكل المجلس. كما أنها مختلفة تماما عندما المكونات امتصاص الحرارة للاحماء. قد تحتاج المكونات الكبيرة إلى مزيد من الوقت لتسخين أكثر من المكونات الصغيرة. لذا ، يجب عليك تحليل اللوحة المستهدفة أولاً قبل إنشاء ملف تعريف إعادة تدفق فريد.
إنشاء ملف تعريف إعادة تدفق ظاهري.
ويستند ملف تعريف إعادة التدفق الظاهري على نظرية لحام، ملف تعريف لحام الموصى بها من الشركة المصنعة لصق لحام، وحجم، سمك، الوزن كوبر، طبقات من المجلس والحجم، وكثافة المكونات.قم بإعادة تدفق اللوحة وقياس الملف الحراري في الوقت الفعلي في وقت واحد.
تحقق من جودة المشترك لحام، PCB وحالة المكون.
حرق في لوحة اختبار مع الصدمة الحرارية والصدمة الميكانيكية للتحقق من موثوقية المجلس.
قارن البيانات الحرارية في الوقت الحقيقي مع التشكيل الجانبي الافتراضي.
اضبط إعداد المعلمات واختبر عدة مرات للعثور على الحد الأعلى والخط السفلي لملف تعريف إعادة التدفق في الوقت الحقيقي.
حفظ المعلمات الأمثل وفقا لمواصفات إعادة التدفق المجلس الهدف.
