آلة تركيب رقاقة LED SMD
آلة تركيب شريحة LED SMD

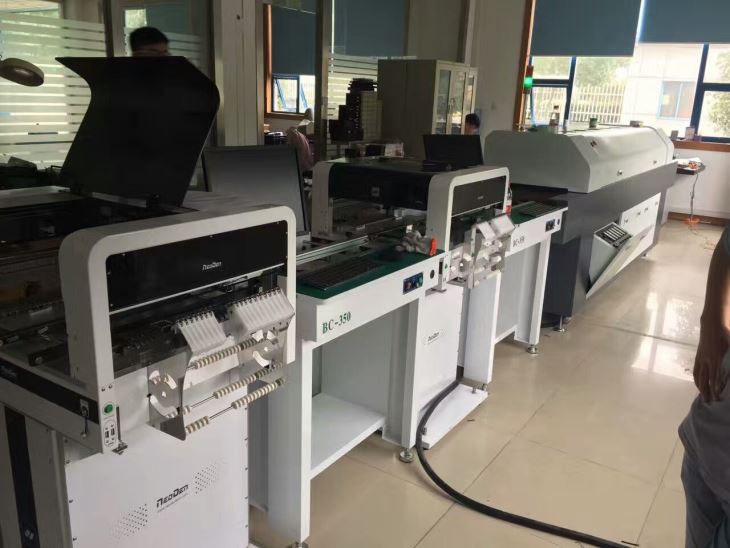

نظام رؤية آلة تركيب SMD لرقاقة Neoden 4 LED (نموذج ثنائي الفينيل متعدد الكلور، مجموعة SMD LED).
NeoDen4، الطراز الجديد تمامًا والذي طال انتظاره من NeoDen، عبارة عن آلة اختيار ووضع سطح مكتب مزودة بنظام رؤية.
بصفته مصممًا ومطورًا محترفًا لآلات PnP، تقوم NeoDen بإجراء أبحاث في صناعة SMT منذ عام 2010.
تخصيص
| 1 | عدد الرؤوس مع تمكين الرؤية | 4 |
| 2 |
معدل التنسيب (تحت حالة اختبار المصنع) |
مع الرؤية: 5000 |
| بدون رؤية: 10000 | ||
| 3 | سعة المغذية | وحدات تغذية بكرات الشريط: 48 (جميعها 8 مم) |
| مغذيات اهتزازية: 5 | ||
| 4 | سعة علبة IC | 5 |
| 5 | أحجام المكونات مع الرؤية | أصغر حجم للمكون: 0201 |
| أكبر حجم للمكون: TQFP240 | ||
| 6 | أقصى ارتفاع للمكون | 5 مللي متر |
| 7 | دقة | المحور X/Y: 0.01MM |
| المحور Z: 0.1MM | ||
| 9 | دوران | +/-180 درجة (360 درجة) |
| 10 | دقة تحديد الموقع | +/-0.02MM |
| 11 | التكرار XY | ٪2b٪2f٪7b٪7b1٪7d٪7d.02MM |
| 12 | منطقة PCB القابلة للتطبيق | مع الناقل الداخلي: 270*1500 مللي متر |
| بدون ناقل داخلي: 350*400 مللي متر | ||
| 13 | منطقة التنسيب | بدون صينية الوافل: 310*1500 مللي متر |
| مع 1 صينية وافل: 140*1500 مللي متر | ||
| 14 | برمجة | البرمجة التلقائية للبرمجيات |
| البرمجة الميكانيكية اليدوية | ||
| 15 | التحكم الرئيسي | واجهة المستخدم الرسومية |
| 16 | مزود الطاقة | 110V/220V |
| 17 | قوة | 180W |
| 18 | الابعاد الخارجية | الآلة: 87*68*48 سم |
| حجم التعبئة: 94*74*65 سنتيمتر | ||
| 19 | وزن | الوزن الصافي: 60KGS |
| الوزن الإجمالي: 80 كجم |
NeoDen4 مزود بكاميرات مزدوجة، وقضبان آلية، ووحدات تغذية إلكترونية تلقائية و4 رؤوس وضع، والتي يمكن أن تساعد في التعامل مع 0201، وBGA، وQFN، وشريط LED مقاس 0.8 م/1.2 م/1.5 م. يعد NeoDen4 هو الخيار الأفضل لتلبية جميع متطلبات الدقة العالية والقدرة العالية والأداء المستقر والتكلفة المنخفضة. يعد هذا إنجازًا هائلاً ليس فقط لـ NeoDen، ولكن أيضًا للشركات الصغيرة والمتوسطة الحجم، أولئك الذين يرغبون في تحسين دقة تحديد الموضع وتسريع تجميع ثنائي الفينيل متعدد الكلور بميزانية محدودة.
يسلط الضوء
نظام الرؤية المزدوجة (كاميرات ذات مظهر علوي وأسفل)،
يمكن أن يساعد تجهيز كاميرات CCD الصناعية عالية السرعة في تحديد ومعايرة مكونات الانتقاء الأربعة في وقت واحد، مما يؤدي إلى تحسين دقة الموضع من 0201 إلى BGA.
NEODEN للبحث والتطوير المستقل عبر الإنترنت القضبان المزدوجة:
* دعم الاتصال بالناقل التقليدي مباشرة، والمساعدة في الوصول إلى هدف التغذية التلقائية المستمرة للوحات
* اضبط موضع التغذية في أي مكان لتقصير مسار التركيب
*القواعد المبنية على تقنية NeoDen Mark Point التي تم نقلها، يمكنها تركيب لوحات طويلة بسهولة
تعتمد وحدات التغذية الإلكترونية تقنية تصحيح أخطاء التغذية للمساعدة في تسهيل عملية الانتقاء وتقليل الانحراف
أربع فوهات عالية الدقة، بعد المعايرة بواسطة برنامج الرؤية، يمكن الوصول إلى اختيار ووضع أربعة مكونات في وقت واحد مع دوران 360 درجة عند -180 إلى180.
5. يتم دعم الناقل العام لمساعدة المستخدمين على تحقيق الإنتاج الآلي بدون عمالة على الإطلاق.
6. اللوحة الأم للكمبيوتر الصناعي، محركات الأقراص ذات الحالة الصلبة 32G، القراءة/الكتابة بشكل أسرع وأكثر استقرارًا، مع وظيفة حماية انقطاع التيار الكهربائي.
7. رأس التركيب المصمم حديثًا والذي يعتمد طريقة اقتران معلقة ومتماثلة تمامًا وعالية الدرجة، لضمان أنه يمكنه تركيب المكونات بمساحة أكبر وأكثر لطفًا وأكثر دقة.
8. يدعم ترقية النظام عن بعد، وسوف يوفر NeoDen خدمة فنية وترقية للنظام مدى الحياة.
9. هيكل خفيف الوزن وتناسب الجودة المستقرة للعملاء الذين يرغبون في بدء الإنتاج الصغير والمتوسط والأبحاث المعملية والنماذج الأولية.
فيديو تركيب رقاقة LED
معلومات عنا
مصنع
شهادة
معرض
إذا كنت في حاجة، فلا تتردد في الاتصال بنا للحصول على مزيد من المعلومات.
الوسم : آلة تركيب رقاقة SMD LED، الصين، الشركات المصنعة، الموردين، بالجملة
