NeoDen 3V SMT اختيار الرأس ووضع الجهازفيديو

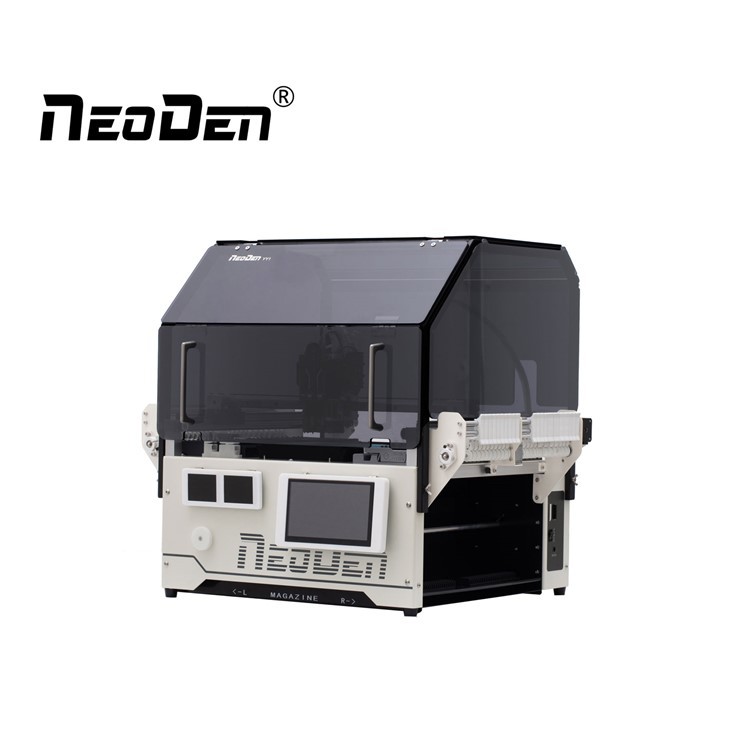

آلة اختيار ووضع رأس NeoDen 3V SMT

وصف

تخصيص

اسم برودوت	آلة اختيار ووضع الرأس NeoDen 3V SMT (متقدم)
عدد الرؤوس	2
محاذاة	رؤية
دوران	± 180 درجة
معدل التنسيب	5000CPH (بدون رؤية) ؛ 3500CPH (مع الرؤية)
سعة المغذي	وحدة تغذية الشريط: 44 (كل 8 مم)
	وحدة تغذية الاهتزازات: 0 ~ 5
	علبة التغذية: 5 ~ 10 (دعم التخصيص)
البعد المجلس	الحد الأقصى: 320 * 390 ملم
نطاق المكون	أصغر المكونات: 0402
	أكبر المكونات: TQFP144
	إرتفاع max: 5mm
عدد المضخات	3
دقة التنسيب	± 0. 02 ملم
نظام التشغيل	نظام التشغيل Windows XP-NOVA
قوة	160~200W
تزويد كربائي	110V/220V
حجم الماكينة	820 (L) * 680 (W) * 410 (H) ملم
حجم التعبئة	1001 (L) * 790 (W) * 568 (H) ملم
N.W./G.W.	60 كجم / 85 كجم

تفاصيل

نظام رؤية كامل برأسين

2 رأس وضع عالي الدقة مع ± 180 درجة
يمكن أن يلبي الدوران الحاجة إلى مكونات واسعة النطاق.

صندوق التقشير التلقائي الحاصل على براءة اختراع

مشغلات كهرومغناطيسية حاصلة على براءة اختراع ، لست بحاجة للتخلص منها

فيلم النايلون المهدر يدويًا ، مما يوفر عليك المزيد من الوقت والجهد.

تحديد المواقع المرنة ثنائي الفينيل متعدد الكلور

باستخدام أشرطة ودبابيس دعم PCB ، أينما تريد
لوضع ثنائي الفينيل متعدد الكلور ومهما كان شكل ثنائي الفينيل متعدد الكلور ،
يمكن التعامل مع كل شيء بشكل جيد.

تحكم متكامل

أداء أكثر استقرارًا وأسهل في إجراء الصيانة.

مقدمة مختصرة

بالمقارنة مع الإصدار السابق TM245P ، يتبنى NeoDen 3V كاميرا عالية الدقة يمكنها تركيب معظم أنواع المكونات بما في ذلك الرقائق الدقيقة مثل 0402 ودوائر متكاملة مثل QFN وما إلى ذلك ؛

وبفضل السرعة والدقة العالية ، الحجم الصغير ، الطاقة المنخفضة ، الأداء المستقر والتشغيل السهل ، التزم NeoDen 3V بخلق أكبر قيمة ومحاولة تلبية جميع طلبات العملاء في الإنتاج الفعلي.

توفير خط إنتاج تجميع SMT وقفة واحدة

small-production-line2

مقدمة المنتج

طابعة استنسل FP2636

1. قاعدة مطاطية قابلة للتعديل ، تضمن التسطيح أثناء التشغيل.

2. مساطر الاستنسل ذات الإطار الثابت للخطوط المرجعية ، تضمن الاستواء بين الاستنسل وثنائي الفينيل متعدد الكلور.

آلة SMT NeoDen4

في جوهره ، NeoDen4 عبارة عن 4- محور تحكم بتحكم فيه Windows باستخدام أربع فوهات تفريغ منفصلة ، كل منها متصل بمضخة تفريغ خاصة به.

تستخدم الماكينة نظام إحداثيات XY واحدًا يغطي نطاق حركة الرأس بالكامل ، وهو 310 × 500 مم.

بدقة تبلغ. 0 1 مم (10 ميكرومتر) وقابلية التكرار 0.02 مم (20 ميكرومتر) ، يمكن تحديد أي إحداثي X-Y على أنه موقع وحدة التغذية أو بداية مجموعة من المكونات في درج أو شريط قصير ، إيمانية أو الموقع الذي سيتم فيه وضع المكون على لوحة الدائرة.

فرن إعادة التدفق NeoDen IN6

تجاوز النموذج الجديد الحاجة إلى سخان أنبوبي ، والذي يوفر توزيعًا متساويًا لدرجة الحرارة في جميع أنحاء فرن إعادة التدفق.

عن طريق لحام ثنائي الفينيل متعدد الكلور في الحمل الحراري ، يتم تسخين جميع المكونات بنفس المعدل.

ملفات العمل قابلة للتخزين داخل الفرن ، ويتوفر كل من تنسيقات Celsius و Fahrenheit للمستخدمين.

يستخدم الفرن مصدر طاقة تيار متردد 110/220 فولت ويبلغ وزنه الإجمالي (G1) 57 كجم.

تم بناء NeoDen IN6 بحجرة تسخين مصنوعة من سبائك الألومنيوم.

اختيار جيد بشكل خاص للعملاء الذين يفضلون مشروع النموذج الأولي كجهاز بدء التشغيل. إذا كنت بحاجة ، فلا تتردد في الاتصال بنا.

التعليمات

Q1: هل من الصعب استخدام هذه الآلات؟

ج: لا ، ليس صعبًا على الإطلاق.

لعملائنا السابقين ، يكفي يومين على الأكثر لتعلم كيفية تشغيل الآلات.

Q2: هل يمكننا تخصيص الجهاز؟
