أولا: كيفية الاستخدام سمتآلة فرن إنحسربشكل صحيح؟
1. اختر المادة المناسبة والطريقة الصحيحة لآلة فرن إعادة التدفق SMT.
يعد اختيار المواد أمرًا بالغ الأهمية، ويجب اختياره من قبل السلطة الموصى بها، أو استخدامها مسبقًا للتأكد من أنها آمنة. هناك العديد من العوامل التي يجب مراعاتها عند اختيار المادة، مثل نوع جهاز اللحام، ونوع لوحة الدائرة، وحالة طلاء سطحها. أما بالنسبة للطريقة الصحيحة، فمن الضروري تنفيذها وفقًا لوضعها الفعلي، وتذكر عدم تقليد الآخرين تمامًا، نظرًا لاختلاف أنواع المكونات وتوزيع المكونات المختلفة على اللوحة ويجب تحديد عدد هذه المكونات. تمت دراستها بعناية.
2. تحديد مسار العملية وظروف العملية، وهو تطوير عينة من اللحام الخالي من الرصاص. بعد اختيار المادة وتحديد الطريقة يمكن البدء باختبار عملية اللحام فلا يمكن إهمالها.
ثانيا. عند اختيار لحام إنحسر يجب اختيار الطريقة الصحيحة لإعادة تدفق اللحام.
1. تحقق من لحام إنحسر داخل الحطام، وقم بالتنظيف الجيد، لضمان السلامة، والتمهيد، وحدد برنامج الإنتاج لفتح إعدادات درجة الحرارة.
2. يجب تعديل عرض السكك الحديدية لآلة لحام إنحسر وفقًا لعرض PCB، وفتح النقل الجوي، ونقل الحزام الشبكي، ومروحة التبريد.
3. وفقا لعملية إنتاج اللحام، يتم إعطاء المعلمات الصارمة، والتحكم الصارم في إعدادات معلمات الكمبيوتر لآلة اللحام بإنحسر، كل يوم في الوقت المحدد لتسجيل معلمات آلة اللحام بإنحسر.
4. من أجل فتح مفتاح منطقة درجة الحرارة، ليتم ضبطه عندما ترتفع درجة الحرارة إلى درجة الحرارة يمكن أن تبدأ على لوحة PCB، على اللوحة للانتباه إلى الاتجاه.
5. يتم تعديل عرض حزام النقل بإعادة التدفق إلى الموضع المناسب، وعرض واستواء الحزام الناقل ولوحات الدوائر بما يتماشى مع فحص المادة المراد معالجتها ورقم الدفعة والمتطلبات الفنية ذات الصلة.
6. Sلحام انحسر مولفرنلا يجوز أن تكون درجة الحرارة المرتفعة طويلة جدًا بسبب ظاهرة تقرحات النحاس والبلاتين. يجب أن تكون وصلات اللحام ناعمة ومشرقة، ويجب أن تكون لوحة الدائرة هي كل الوسادات الموجودة على القصدير. يجب إعادة تمرير الخط الملحوم، ويجب تنفيذ إعادة المرور الثانية بعد التبريد.
7. لارتداء القفازات لالتقاط PCB اللحام، يمكنك فقط لمس حافة PCB، وأخذ العينات 10 عينات في الساعة، والتحقق من الحالة السيئة، وتسجيل البيانات. عملية الإنتاج، إذا وجدت أن المعلمات لا يمكن أن تلبي متطلبات الإنتاج، ولا يمكن ضبط المعلمات الخاصة بها، فيجب عليك إخطار الفني على الفور للتعامل معها.
8. قياس درجة الحرارة: سيتم إدخال المستشعر في مقبس جهاز الاستقبال للاختبار بدوره، وفتح مفتاح طاقة الاختبار، ويتم وضع جهاز الاختبار في لحام إنحسر مع لوحة PCB القديمة فوق لحام إنحسر، وأخرج الكمبيوتر إلى قراءة جهاز اختبار في عملية أكثر من بيانات درجة حرارة لحام إنحسر المسجلة، أي آلة لحام إنحسر لمنحنى درجة الحرارة للبيانات الأصلية.
9. تم لحام اللوح حسب الرقم الواحد والاسم والفئات الأخرى. وذلك لمنع اختلاط المواد لإنتاج سيئة.
ثالثا. آلة لحام إنحسر صغيرة عملية العلاج في حالات الطوارئ
تحدث حالات الطوارئ عند الضغط على آلة لحام إعادة التدفق الصغيرة على مفتاح إيقاف الطوارئ الأحمر الآخر، مما سيؤدي إلى توقف الدائرة الرئيسية وقطع مصدر الطاقة، ثم إيقاف تشغيل مصدر الطاقة الرئيسي.
لا تستخدم مفتاح إيقاف الطوارئ في ظل الظروف العادية، وغالبًا ما تستخدم مفتاح الطوارئ، بحيث تقفز جهات اتصال قاطع الدائرة الرئيسية في كثير من الأحيان، مما يؤدي إلى تلفها قبل الأوان بعد توقف الطوارئ، وأغلق مفتاح الطاقة، وافتح مفتاح إيقاف الطوارئ، سيعود النظام إلى حالة التشغيل الأصلية.

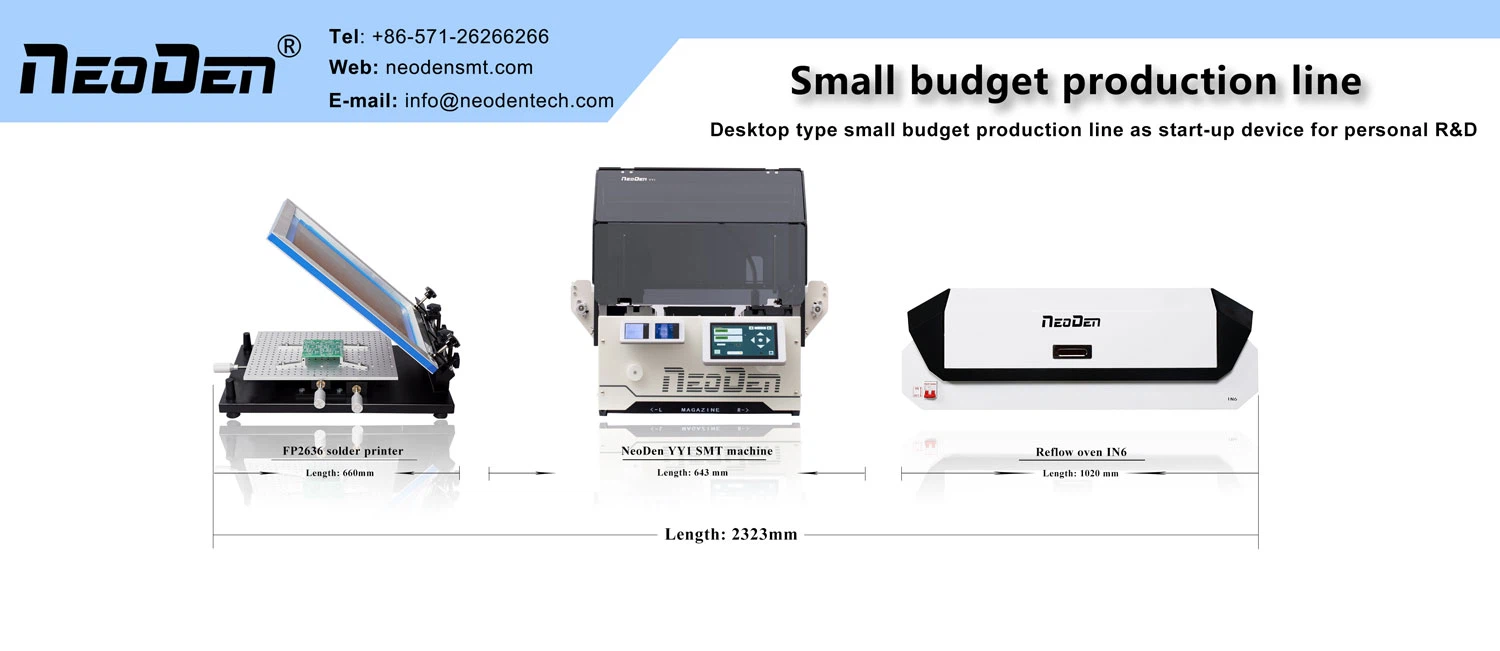

ميزاتفرن إنحسر NeoDen IN6
1. تصميم حماية العزل الحراري، يمكن التحكم في درجة حرارة الغلاف في حدود 40 درجة.
2. إمدادات الطاقة المنزلية ومريحة وعملية.
3. علبة ESD، سهلة لجمع ثنائي الفينيل متعدد الكلور بعد إعادة التدفق، مريحة للبحث والتطوير والنموذج الأولي.
4. يوفر NeoDen IN6 لحام إنحسر فعال لمصنعي ثنائي الفينيل متعدد الكلور.
5. إن تصميم سطح الطاولة للمنتج يجعله حلاً مثاليًا لخطوط الإنتاج ذات المتطلبات المتنوعة. لقد تم تصميمه بأتمتة داخلية تساعد المشغلين على توفير عملية لحام مبسطة.
6. لقد تجاوز النموذج الجديد الحاجة إلى سخان أنبوبي، والذي يوفر توزيعًا متساويًا لدرجة الحرارة في جميع أنحاء فرن إعادة التدفق. ومن خلال لحام مركبات ثنائي الفينيل متعدد الكلور بالحمل الحراري المتساوي، يتم تسخين جميع المكونات بنفس المعدل.
